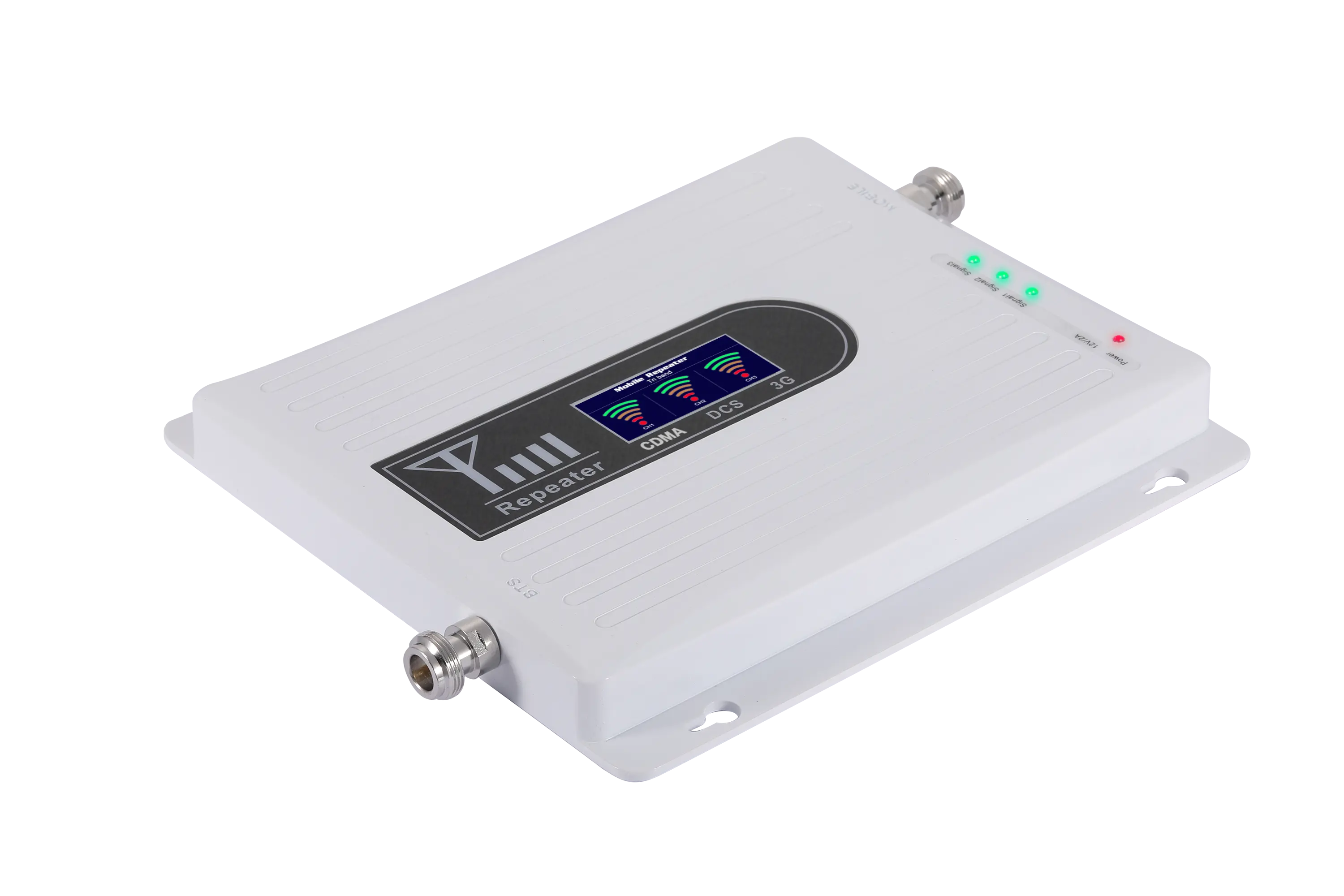

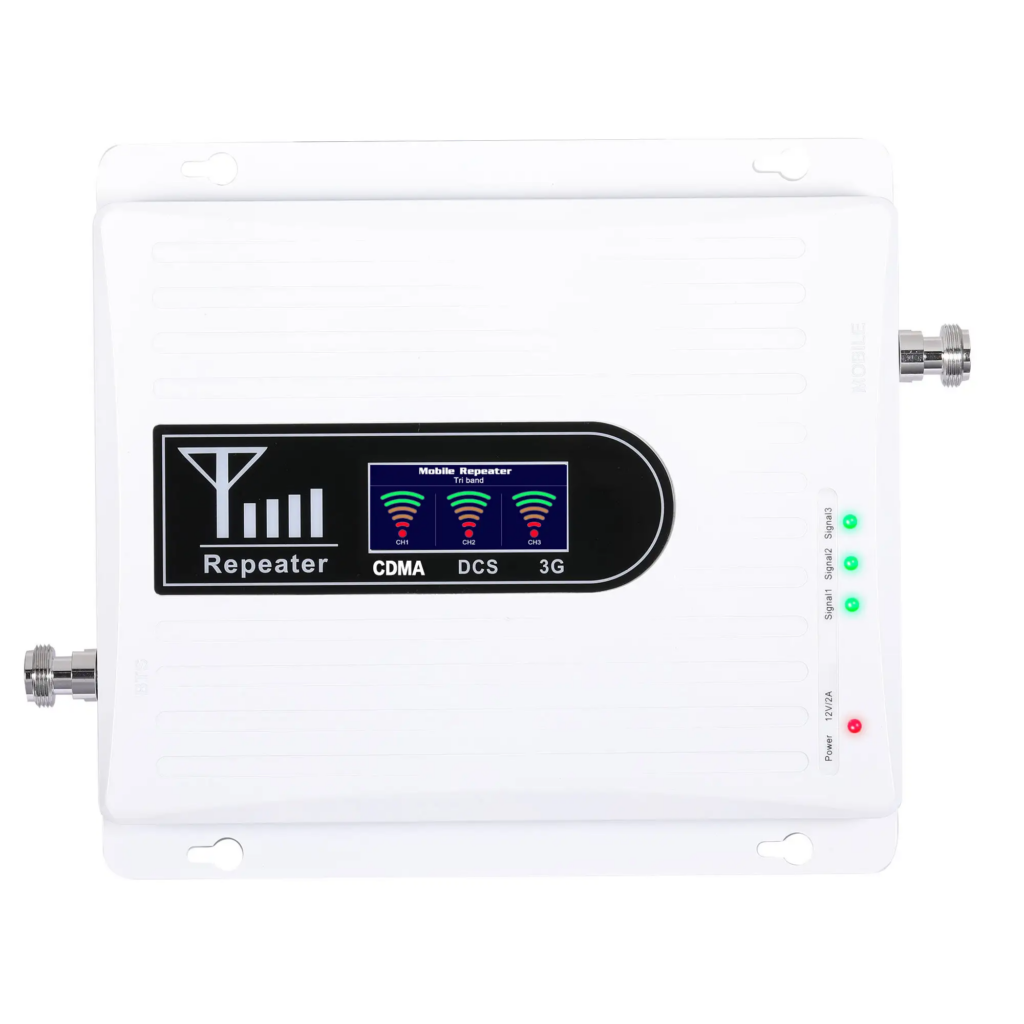

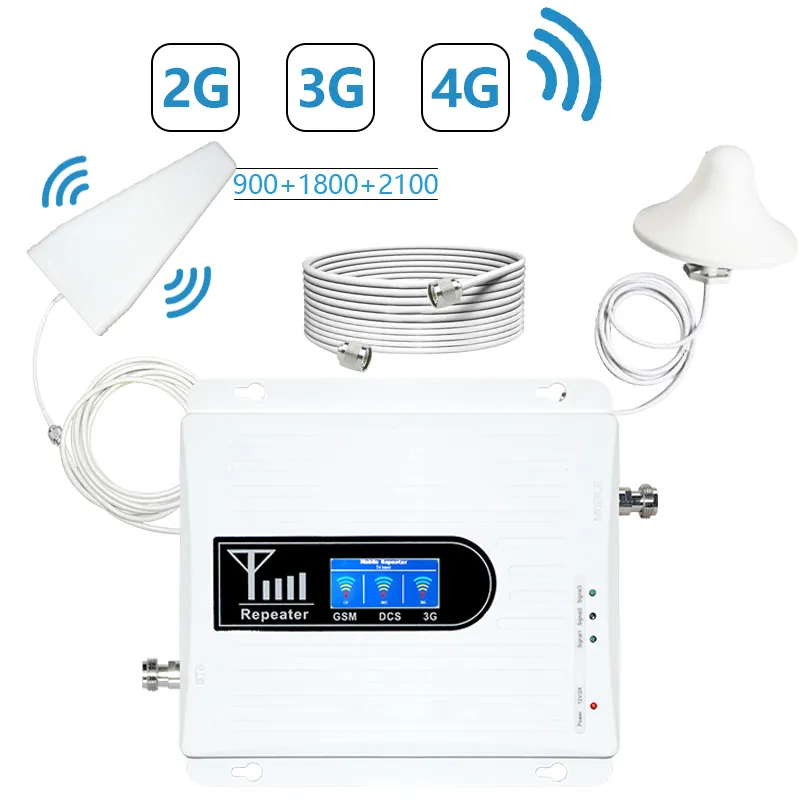

GSM підсилювач мобільного зв’язку три діапазони TOX OR92 LTE 4G репітер, 900-1800-2100 МГц

1. Зафіксуйте прийом зовнішньої антени даху або високого місця та точки повороту.

2. Підключіть зовнішню антену до ретранслятора BTS порт через кабель.

3. Підключіть внутрішню антену до ретранслятора “мобільного” порту.

4. Шнур живлення змінного струму в джерело живлення та закінчено.

5. Порада: зовнішня антена має бути «ізольована» від внутрішньої антени, тобто має бути конструктивною Перешкоди (стіни, перегородки тощо) між антенами.

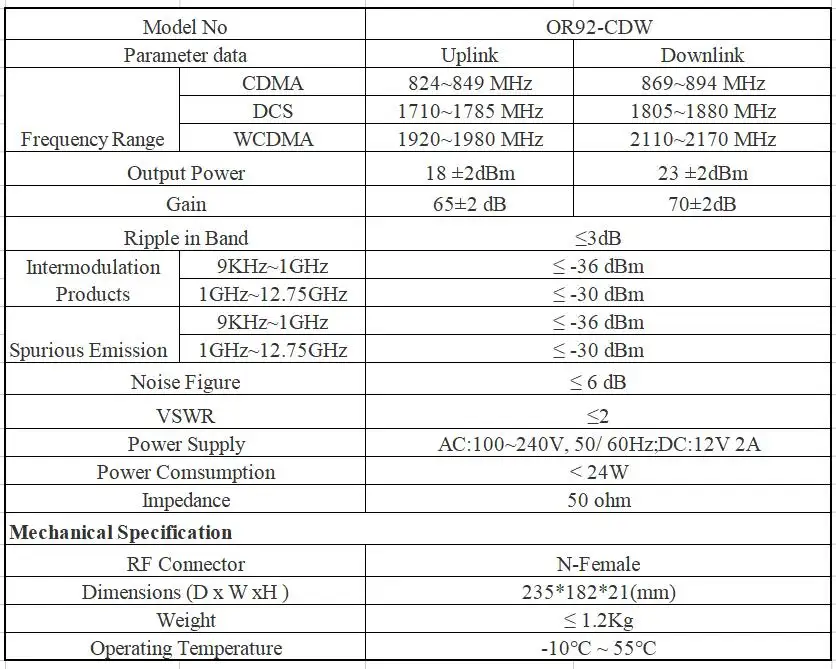

• Посилення: 70 дБ (дл); 65 дБ (UL)
• Вихідна потужність: 20dBm
• GSM: до зв’язку 890-915 МГц;
• DCS: до 1710-1785 МГц;
• WCDMA: до 1920-1980 mhz посилання;
• Маршрутизатор 2110-2170 МГц
• Тип гнізда: N роз’єм гнізда

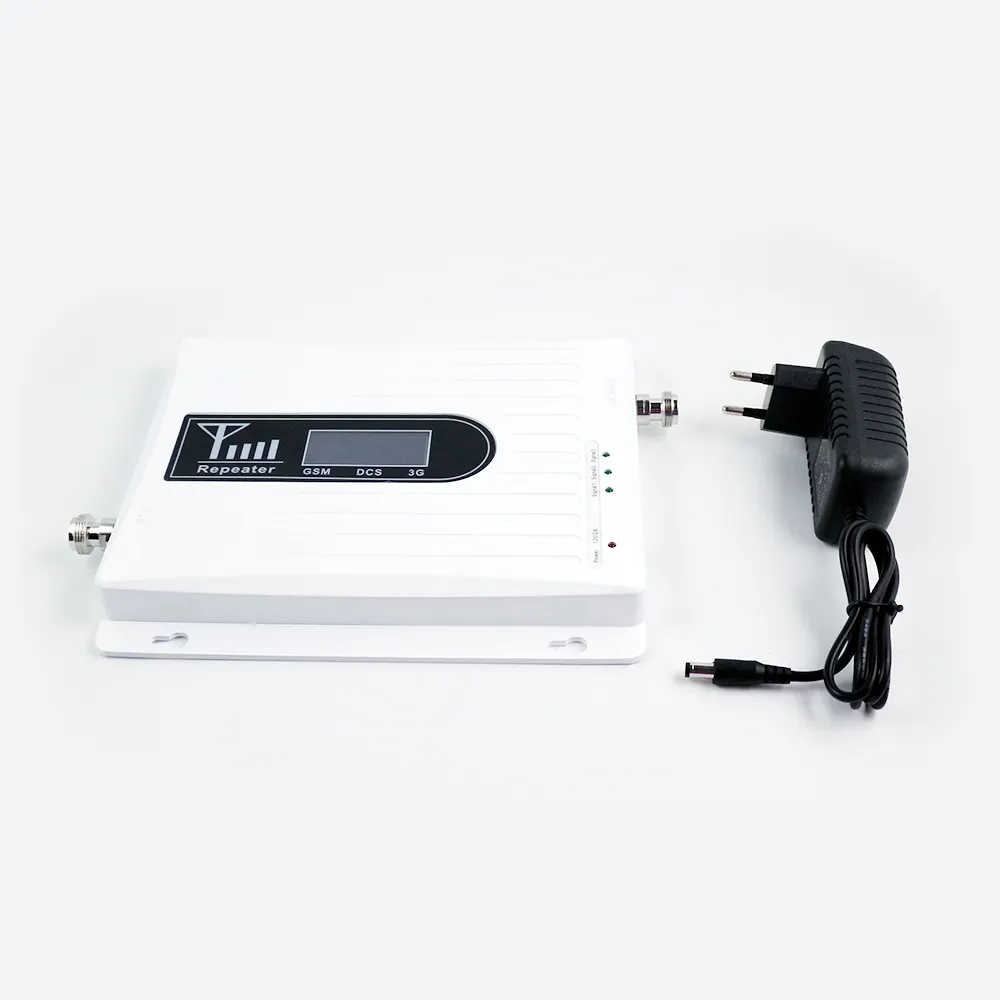

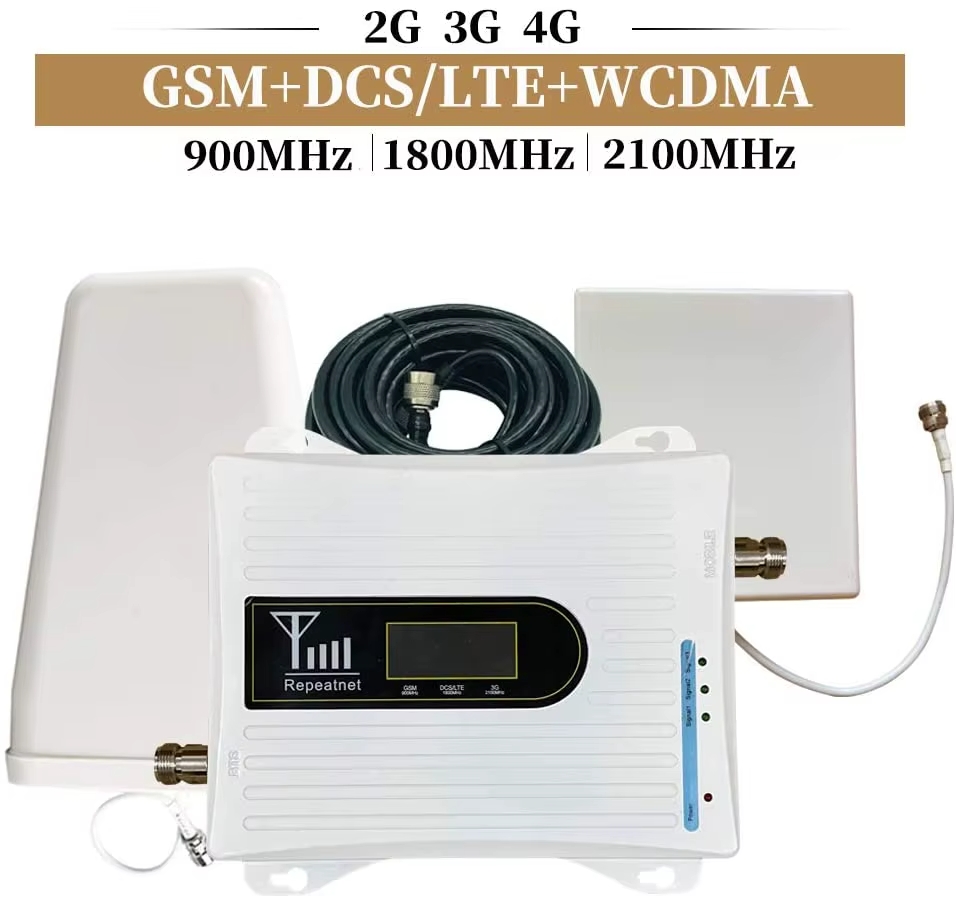

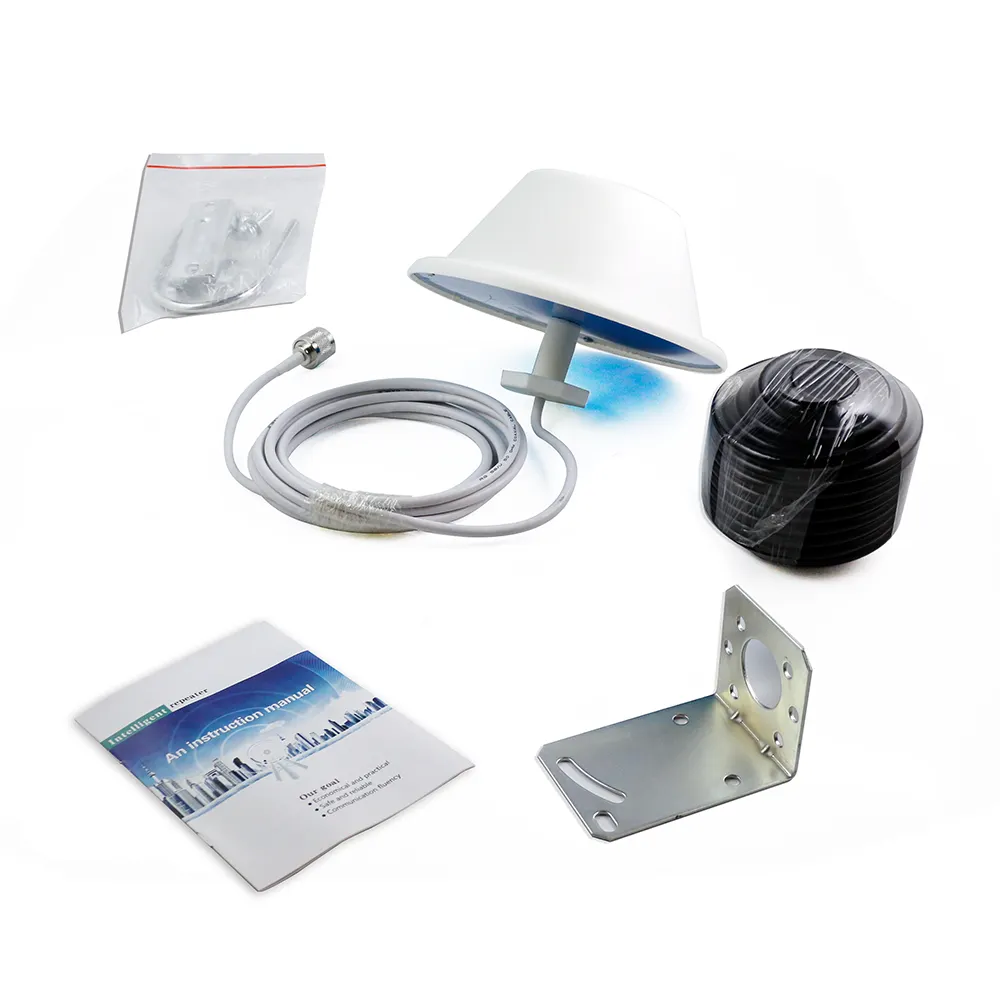

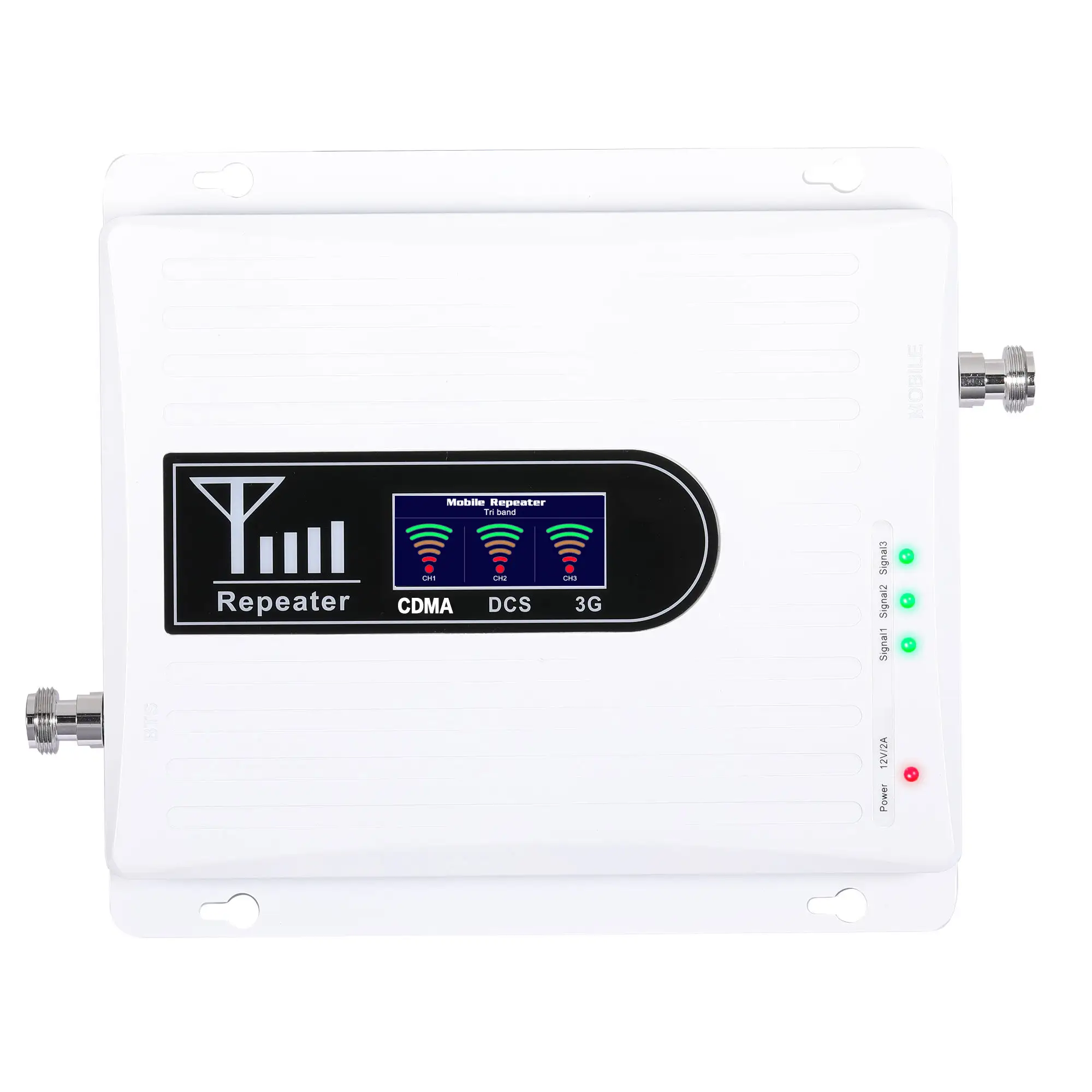

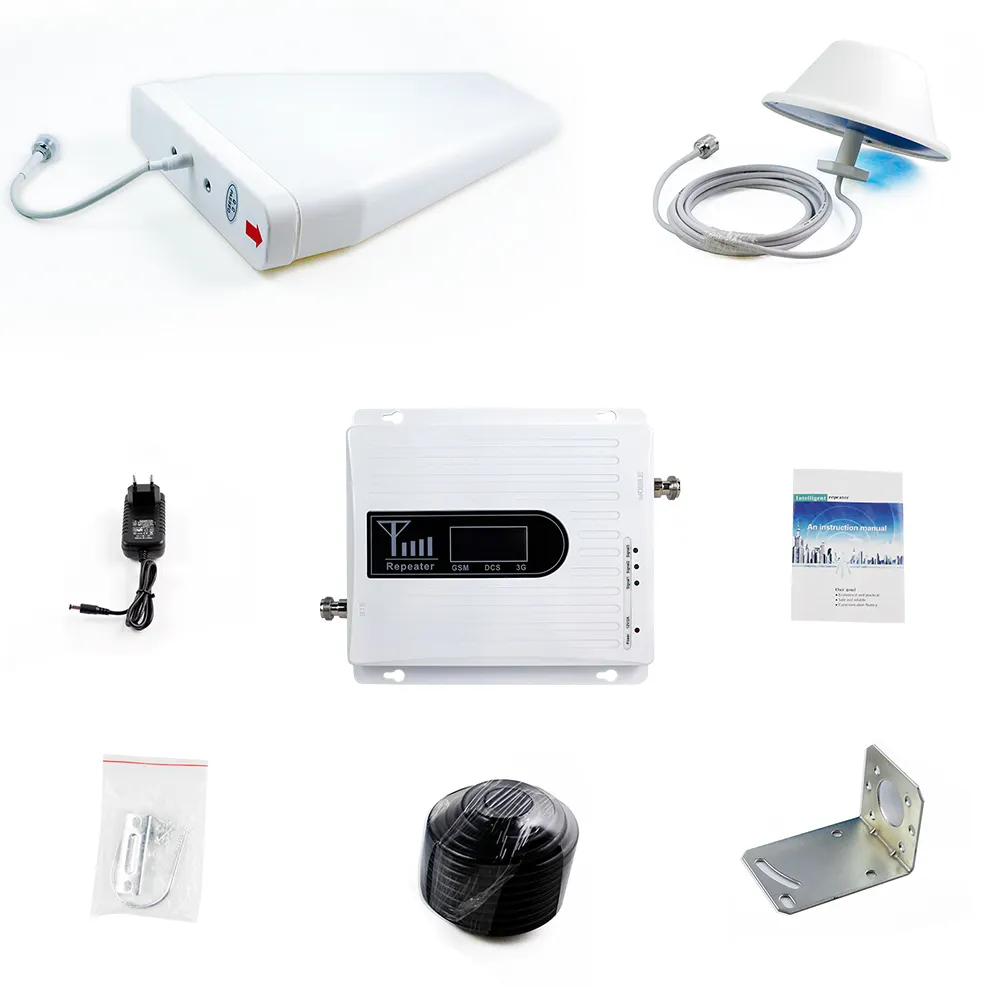

1. Підсилювач сигналу

2. Зовнішня сигнальна антена

3. Внутрішня сигнальна антена (з кабелем)

4. 10 м 50 Омега кабель

5. Посібник користувача англійською мовою

Примітка: Коли зовнішня антена та внутрішня антена недостатньо розділені, це буде самоваганням. Ваш телефон не отримає жодного сигналу.

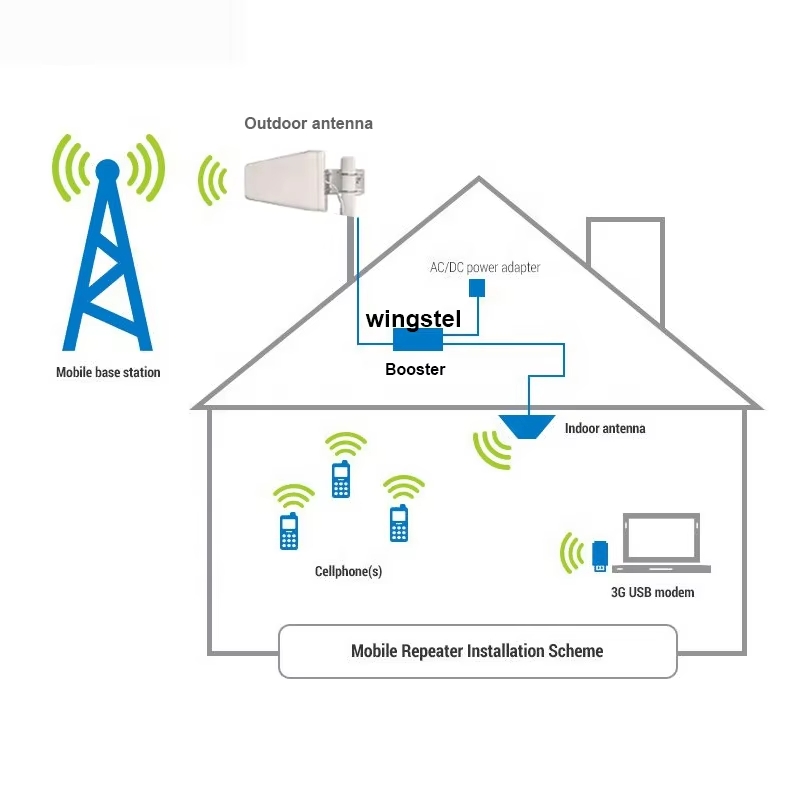

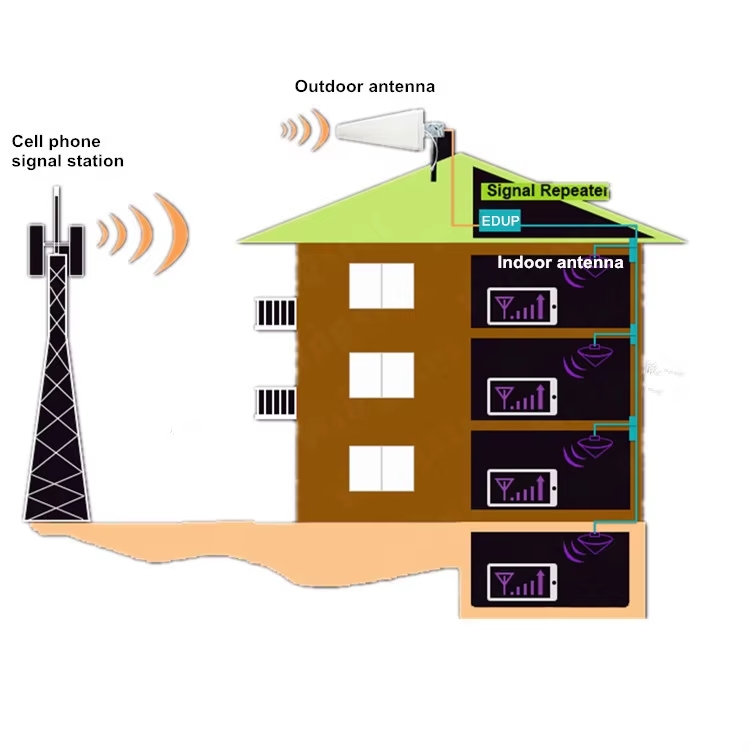

Порядок встановлення репітера:

1) Необхідно встановити зовнішню антену так, щоб вона була спрямована на найближчу вежу мобільного оператора, місцем для встановлення може бути дах будинку або офісу, гілка дерева тощо. Дуже важливо, щоб зовнішня антена знаходилася на більш високому рівні по відношенню до внутрішньої антени (довжина коаксіального кабелю, що йде в комплекті із зовнішньою антеною, становить 10 метрів);

2) Встановлюємо внутрішню антену так, щоб репітер із встановленою на нього внутрішньою антеною, знаходився на відстані не менше 10 метрів від зовнішньої антени, чим більше буде відстань між антена, тим краще буде якість сигналу;

3) Кабель зовнішньої антени підключається до гнізда BTS, зовнішня антена підключається до гнізда Mobile, і тільки після цього можна підключити репітер до мережі живлення, інакше недотримання порядку установки може призвести до поломки самого репітера;

4) Репітер готовий до роботи і через кілька хвилин, якщо Ви правильно все підключили, то сигнал від будь-якого з доступних операторів зв’язку буде посилений по можливості до максимального рівня.

Зверніть увагу!

Внутрішня та зовнішня антени бажано повинні бути розділені перешкодою, яка не пропускатиме сигнал зв’язку. Важливо також розділяти горизонтальні площини антен (наприклад: зовнішня на даху, внутрішня – усередині будинку, нижньої частини). В іншому випадку можливий небажаний ефект відлуння, коли репітер посилюватиме свій власний сигнал.
